Systemy fan coil
Elastyczne jednostki wewnętrzne do centralnego ogrzewania i chłodzenia.
Komfortowe i sterowalne systemy dystrybucji ciepła i chłodu, zasilane ciepłą i lodową wodą, dla hoteli, biur, sklepów, budynków mieszkalnych, willi i obiektów komercyjnych.
Poproś o wycenę projektu →Fan coil zamienia ciepłą lub lodową wodę z systemu centralnego w komfort we wnętrzu.
Urządzenia fan coil współpracują z centralnymi źródłami, takimi jak kotły, agregaty wody lodowej czy pompy ciepła. Woda przepływająca przez wewnętrzny wymiennik oddaje energię do powietrza w pomieszczeniu za pomocą wentylatora.
System fan coil nie jest samodzielnym, freonowym systemem split, jak tradycyjny klimatyzator. Energia wytwarzana jest centralnie, a jednostki wewnętrzne jedynie rozprowadzają ją do pomieszczeń.
Dzięki temu sterowanie, konserwację i zarządzanie energią w dużych budynkach można zorganizować w bardziej uporządkowany sposób. Każde pomieszczenie lub strefa może mieć własny termostat.
Prawidłowa moc, przewody rurowe, odprowadzenie skroplin, poziom hałasu, automatyka i równoważenie hydrauliczne mają kluczowe znaczenie dla działania systemu.
Który typ fan coila pasuje do jakiego budynku?
Fan coil należy dobierać z uwzględnieniem architektury, wysokości stropu, wymagań akustycznych, dostępu serwisowego, mocy grzewczej i chłodniczej oraz przeznaczenia pomieszczeń.

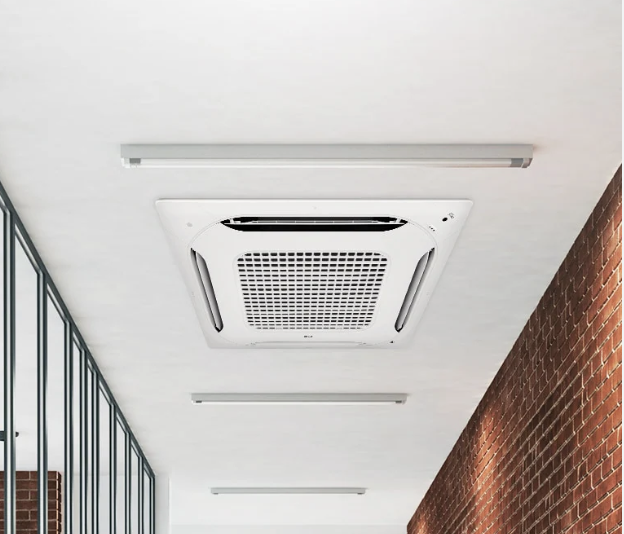

Fan coil kasetonowy
Kasetonowe fan coile montuje się w suficie podwieszanym; zwykle rozprowadzają powietrze w czterech kierunkach. Zapewniają zrównoważony rozkład powietrza w biurach, sklepach, lobby hotelowych, restauracjach i otwartych przestrzeniach komercyjnych.
To jedno z najczęściej wybieranych rozwiązań, gdy liczy się estetyka i równomierny nawiew na dużej powierzchni.
Zalety i na co zwrócić uwagę
| Odpowiednie budynki | Biura, sklepy, restauracje, lobby hotelowe, salony sprzedaży, otwarte przestrzenie komercyjne |
|---|---|
| Zakres mocy | Ok. 2–12 kW chłodzenia / 3–14 kW grzania |
| Zużycie | Energię elektryczną zużywa jedynie silnik wentylatora i automatyka; zasadnicze zużycie energii przypada na agregat wody lodowej, kocioł lub pompę ciepła. |

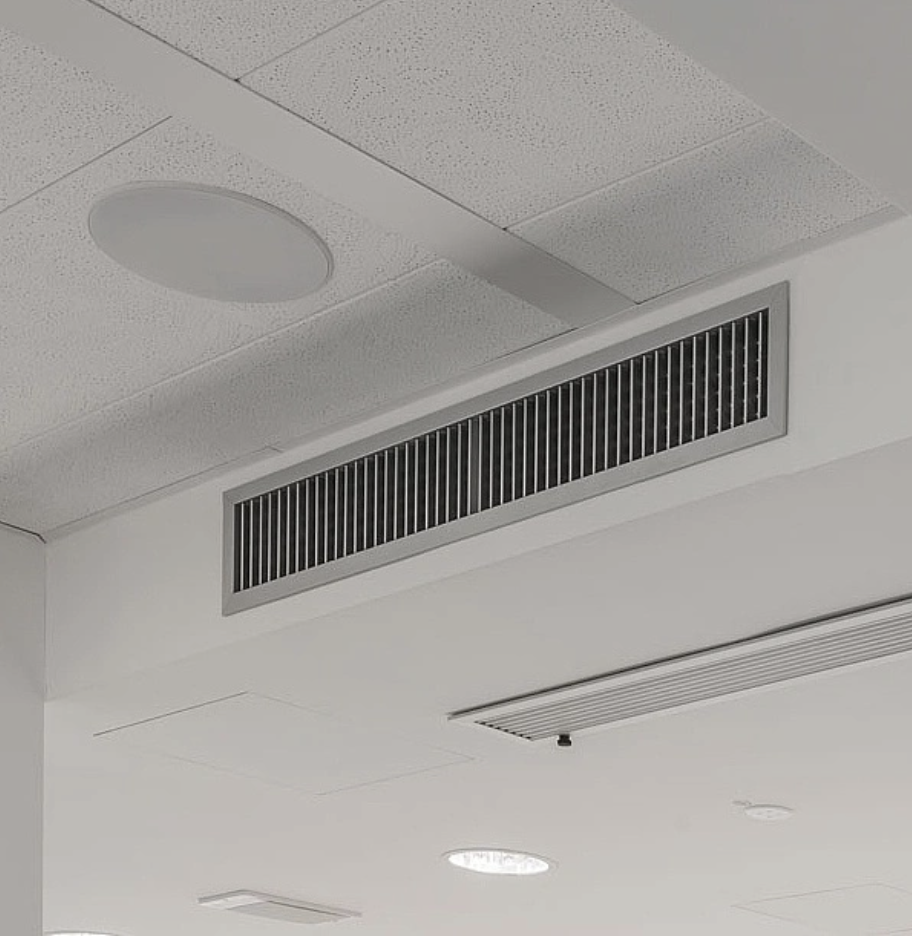

Fan coil kanałowy
Kanałowe fan coile ukrywa się w przestrzeni sufitowej, a powietrze doprowadzane jest do pomieszczenia przez kratki. Stosuje się je w luksusowych mieszkaniach, pokojach hotelowych, willach, biurach i wnętrzach, w których liczy się wygląd.
Urządzenie jest niewidoczne; widać jedynie kratki. Z punktu widzenia architektury wnętrz to jedno z najczystszych rozwiązań.
Zalety i na co zwrócić uwagę
| Odpowiednie budynki | Wille, pokoje hotelowe, budynki mieszkalne, biura, sale konferencyjne, nietypowe przestrzenie komercyjne |
|---|---|
| Zakres mocy | Ok. 2–20 kW chłodzenia / 3–24 kW grzania |
| Zużycie | Moc wentylatora zależy od wielkości urządzenia i oporów kanałów; prawidłowo zaprojektowana sieć niskociśnieniowa obniża zużycie energii. |
Fan coil ścienny
Ścienny fan coil wyglądem przypomina jednostkę wewnętrzną klimatyzatora split, lecz zamiast czynnika chłodniczego pracuje na ciepłej lub lodowej wodzie. To praktyczne rozwiązanie w pomieszczeniach bez sufitu podwieszanego.
Łatwo go zamontować w małych biurach, pokojach, pomieszczeniach technicznych i wydzielonych strefach.
Zalety i na co zwrócić uwagę
| Odpowiednie budynki | Mieszkania, małe biura, pokoje hotelowe, pomieszczenia techniczne, zaplecza sklepów |
|---|---|
| Zakres mocy | Ok. 1,5–7 kW chłodzenia / 2–9 kW grzania |
| Zużycie | Niskie zużycie przez wentylator; o całkowitych kosztach energii decyduje sprawność centralnego źródła. |
Fan coil przypodłogowy / konsolowy
Przypodłogowe fan coile stosuje się pod oknami, w strefach z przeszkloną elewacją lub tam, gdzie montaż na ścianie jest niewskazany. Poprawiają komfort przy elewacjach o dużych stratach ciepła.
Sprawdzają się szczególnie w pokojach hotelowych, biurach, przestrzeniach komercyjnych z przeszkloną elewacją i projektach modernizacyjnych.
Zalety i na co zwrócić uwagę
| Odpowiednie budynki | Hotele, biura, przestrzenie z przeszkloną elewacją, wille, projekty modernizacyjne |
|---|---|
| Zakres mocy | Ok. 1,5–10 kW chłodzenia / 2–12 kW grzania |
| Zużycie | Przy niskiej prędkości wentylatora pracuje cicho i oszczędnie; moc zależy od temperatury wody. |
Systemy fan coil 2-rurowe i 4-rurowe
W systemie 2-rurowym, w zależności od pory roku, tym samym obiegiem płynie woda ciepła lub lodowa. W systemie 4-rurowym obiegi ciepłej i lodowej wody są rozdzielone, dzięki czemu w jednym budynku część stref może być ogrzewana, a część chłodzona.
W hotelach, biurach i budynkach wielofunkcyjnych system 4-rurowy zapewnia wyższy komfort, natomiast system 2-rurowy wymaga niższych nakładów początkowych.
Wybór systemu
| System 2-rurowy | Niższe nakłady, prostsze sterowanie, w danym czasie tylko jeden tryb pracy |
|---|---|
| System 4-rurowy | Wyższe nakłady, lepszy komfort, możliwe jednoczesne grzanie i chłodzenie |
| Odpowiednie budynki | Hotele, biura, budynki mieszkalne, szpitale, obiekty komercyjne z elewacjami o różnej orientacji |
Na co zwrócić uwagę przy wyborze systemu fan coil?
1. Należy prawidłowo dobrać główne źródło energii.
Fan coil sam nie wytwarza energii. Moc agregatu wody lodowej, pompy ciepła, kotła lub systemu centralnego musi być prawidłowo obliczona.
2. Poziom hałasu bezpośrednio wpływa na komfort.
W pokojach hotelowych, sypialniach i biurach kluczowe są ciche urządzenie, właściwa prędkość wentylatora i prawidłowo zaprojektowane kanały.
3. Nie wolno zapominać o odprowadzeniu skroplin i dostępie serwisowym.
Podczas chłodzenia powstają skropliny. Przewód odpływowy, syfon, spadek i otwór rewizyjny muszą być wykonane prawidłowo.
4. Równoważenie hydrauliczne jest niezbędne.
Jeżeli do każdego urządzenia nie dopłynie właściwa ilość wody, część pomieszczeń będzie dobrze ogrzana, a w innych wydajność spadnie.
Zaplanujmy wspólnie odpowiedni system fan coil dla Państwa budynku.
Dobierzemy najlepsze rozwiązanie fan coil, uwzględniając rodzaj projektu, przeznaczenie, centralne źródło energii, konstrukcję stropu oraz Państwa oczekiwania dotyczące komfortu.
